常见蚀刻问题解答

文章出处：本站　　责任编辑：Editor　　人气：1593　　发表时间：2018-10-12 17:40:09　　【大中小】

以下常见蚀刻问题均为原创。

在日常蚀刻过程中我们常常会遇到很多技术方面的问题。

1，类似底纹不平，

2，孔径不一，

3，孔不穿，

4，有毛刺，

5，掉油墨，

6，力度不强，

7，使用时间不长，

8，还原效果不好，

蚀刻最小能开多大的孔，孔的间距及精度是多少?

最小开孔跟材料厚度相关。目前能做的最小开孔是0.1mm的，但材料的厚度必须是0.03-0.05mm。孔间距以0.1厚的不锈钢为例，可以做的0.1mm的孔间距。深度精度最高达到+/-0.0075mm。相应的：材料越厚，开孔需相应增大，孔间距也相应增宽。一般开孔与厚度的比例是：∮=1.5*T

（1）、耀达发能蚀刻/腐蚀哪些材质的？

耀达发目前以不锈钢（304，301，430）、铜及铜合金等金属材质蚀刻/腐蚀为主，稀有金属也有加工，例：钼等。铝材暂没有加工。

（2）、耀达发能蚀刻加工的材质厚度多少?

目前主要蚀刻加工的材料厚度以0.02-1.0mm为主，1.0mm以上厚度可以生产，但是选择性的，主要以有精度要求为主。

（3）、蚀刻最小能开多大的孔，孔的间距及精度是多少?

蚀刻最小开孔跟材料厚度相关。目前能蚀刻的最小开孔是0.1mm的，但材料的厚度必须是0.03-0.05mm。孔间距以0.1mm厚的不锈钢为例，可以做的0.1mm的孔间距。深度精度最高达到+/-0.0075mm。相应的：材料越高，开孔需相应增大，孔间距也相应增宽。

（4）、孔壁是垂直的吗？是否有毛刺？

蚀刻工艺加工的孔壁效果与材料的厚度相关，厚度越薄，孔壁是垂直的，无卷边、无毛剌。

（5）、蚀刻与冲压的区别介绍？

蚀刻冲压

样品制作成本低；样品制作成本高

无刮花切割的边缘有划痕

无毛刺局部有毛刺

设计改变快速、简单、效率高设计改变非常耗时且成本高

制程48小时制程几个周

（6）、能蚀刻的最小的线宽是多大?

蚀刻最小线宽可以做到0.05mm，材料厚度在0.1mm以下的开孔与厚度比例公式是：∮=1.5*T 孔径=材料厚度*1.5倍（一般来说，蚀刻孔的直径与线条的宽度不能小于金属厚度的1.1倍。弧度半径：蚀刻的弧度半径与金属的厚度都有直接的关系，外围的半径弧度最小是金属厚度的0.75倍，内部半径最小要等于金属的的厚度，如果弧度不能很好的反映出半径，可以用一些虚线做出圆心就可以两出半径。）

（7）、最大尺寸/面积能做到多少?

耀达发目前能做的蚀刻/腐蚀产品的面积：长度1500mm，此时宽度最好是200mm以内。如果是正方形则可以800*800

（8）、公司月产量（以300*400mm/张面积）多少?

耀达发目前一天8小时约生产2000 ~3000千张（每月为3000 ~5000平方米），后期规划继续扩大产能。2012年6月份，我们的自动曝光机到位后，产能将翻一翻。

（9）、蚀刻工艺会产生连接点，询问客户连接点的位置及大小。

平面蚀刻产品会有连接点。薄材：0.1-0.3m厚的材料，连接点大小约为0.5mm，厚材产品的连接点相应增大。连接点的位置尽量放在产品的平行直边上。连接点的设计有凸出式和缺口式两种。一般功能性产品设计内凹式，外观产品用凸出式，去掉连接点。

（10）、半蚀刻产品半刻深度及精度。

半蚀刻产品的深度可控，最浅深度可达0.05mm，直至蚀刻穿。深度精度公差可以达±0.0075mm。

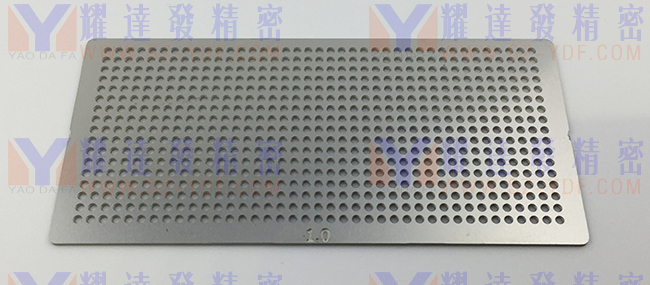

产品半蚀刻图片

（11）、产品的平整度（翘曲度）及防刮伤要求。

产品平整度与产品的厚度和面大小相关，厚度越薄，平整度越好，平整度最佳能达到±0.02mm，需要特别定材料；产品一律防刮花，防碰伤。

（12）、是否能电镀，折弯，背胶等后续加工。

可以外协电镀加工，耀达发可以提供冲压拆弯加工。相应的也有背胶的协力厂商。

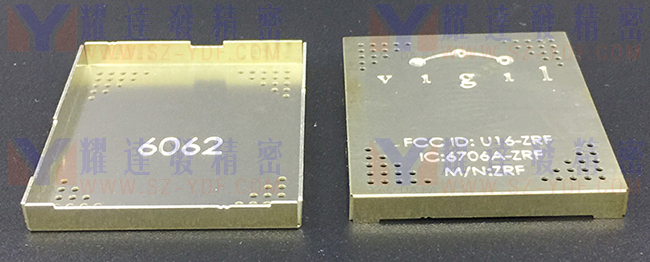

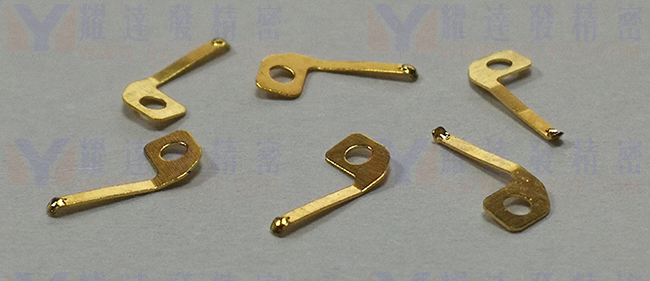

蚀刻+成型+镀金

（13）、包装问题。

包装一般依客户要求进行。特殊包装一般需要提前说明。耀达发包装产品一般以纸箱加隔纸板以及垫纸板的方式进行，做到安全，简洁，环保。

（14）、打样费最低收费标准及批量生产报价，打样最快交期。

样品打样，耀达发一般最低收费500元。可根据产品难易度而定，同时，也可根据产品应用的行业而定，复杂产品的样板费用一般为1000-2000元。批量产品的价格依产品尺寸规格大小，使用材料及材料厚度，精度控制要求，批量数量大小综合核定。样品交期一般为2-3天，批量生产交期一般为5-7天。本着公平，合理、诚信的方式合作报价。

（15）、走货方式。

耀达发一般以快递的形式走货，兼具送货上门服务。

（16）、付款方式。

样品费用一般以现金预付款的形式操作，或快递代收款。大货费用为定金形式外加按双方协议进行付款
