精密掩膜版

精密掩膜版

产品简介: 耀达发生产的精密掩膜版主要用于热蒸发或溅射金属,电极,多用于实验试,大学科研所机构使用。具体精度高,掩膜版图形多样,制备效率高的特点
  • 咨询热线:135 3425 7051

产品详细描述

 耀达发生产的精密掩膜版主要用于热蒸发或溅射金属,电极,多用于实验试,大学科研所机构使用。具体精度高,掩膜版图形多样,制备效率高的特点。

1.我们可以单独的为客户提供薄片掩膜版加工,前提是客户自己已经有相应的制备样品的的工具,托盘。

2.我们也可以整体为客户设计和客户设备相配套的样品托盘+精密掩膜版的一整套产品。这种情况一般由以下部件组成

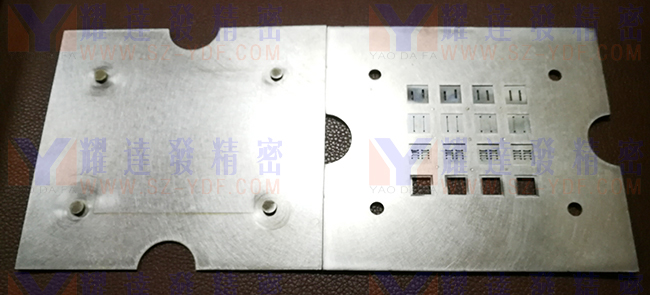

a:右边为底部掩膜版+样品托盘,此图片的掩膜版和样品托盘已固定在一起,形成一个个小坑,坑的尺寸即是样品的尺寸,一般这个方坑的尺寸要略大于样品的尺寸,以便利于放置。

b :左边为盖板,使用时可以作为固定样品的作用,通过定位柱严密咬合达到固定样品,方便取样的过程 。







以下的各种精密掩膜版的实物图片,仅供参考。同时,由于设计的不同,为方便取样品出来,耀达发提供一种边缘开月牙缺口的制备方式,以方便客户取件。

精密掩膜版

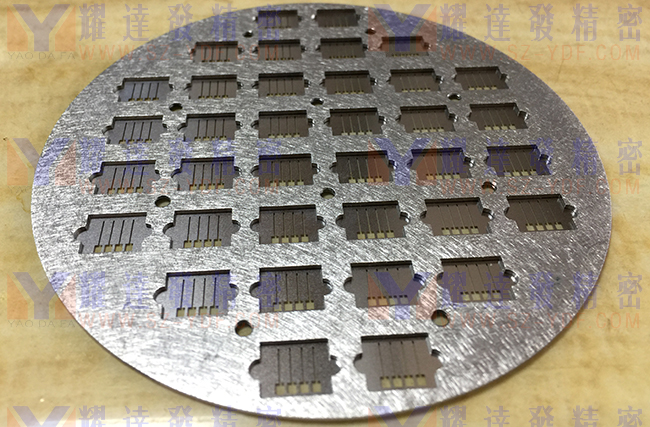

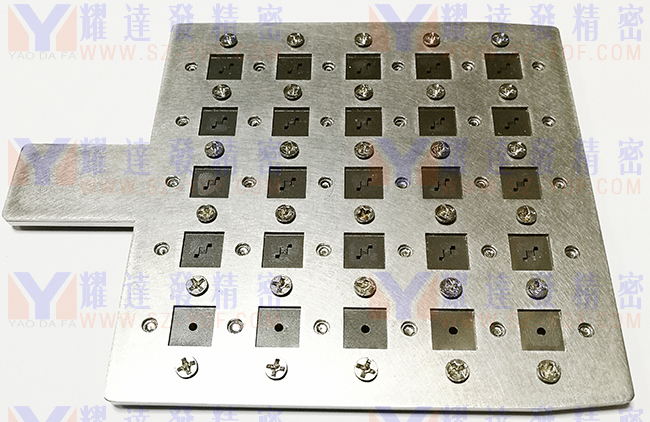

精密掩膜版图一

精密掩膜版

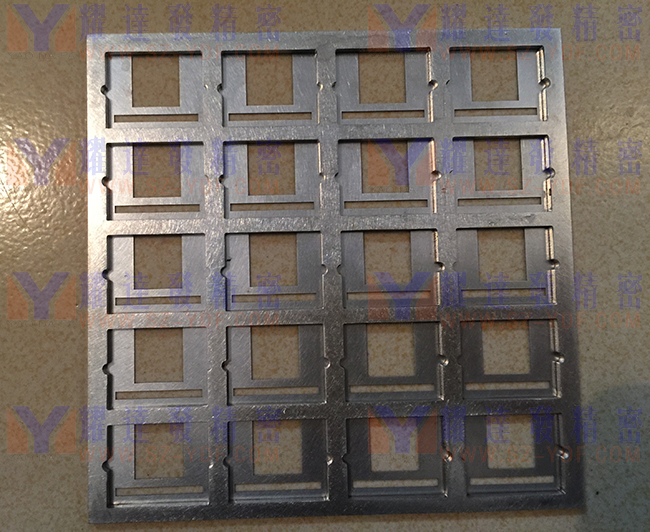

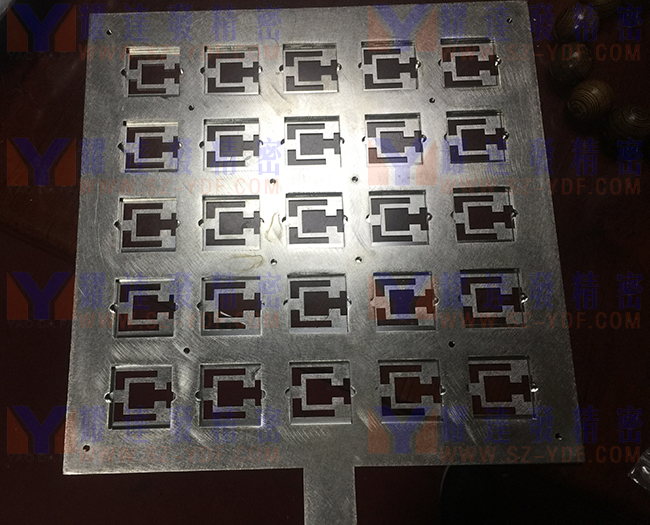

精密掩膜版图二

精密掩膜版

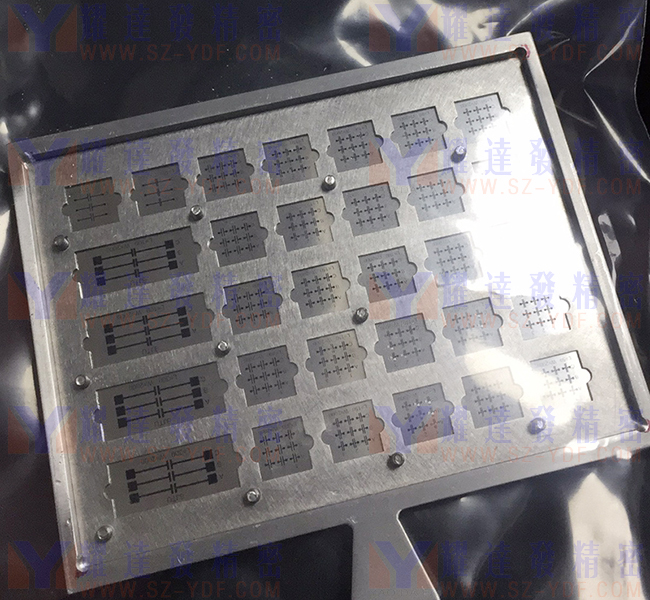

精密掩膜版图三

精密掩膜版

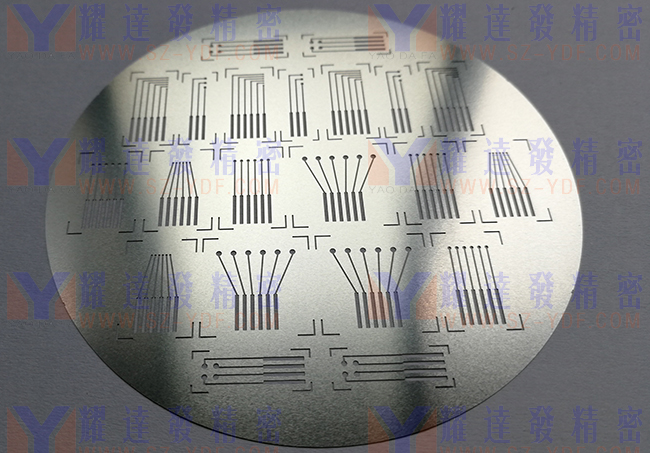

精密掩膜版图四

精密掩膜版

精密掩膜版图五

精密掩膜版

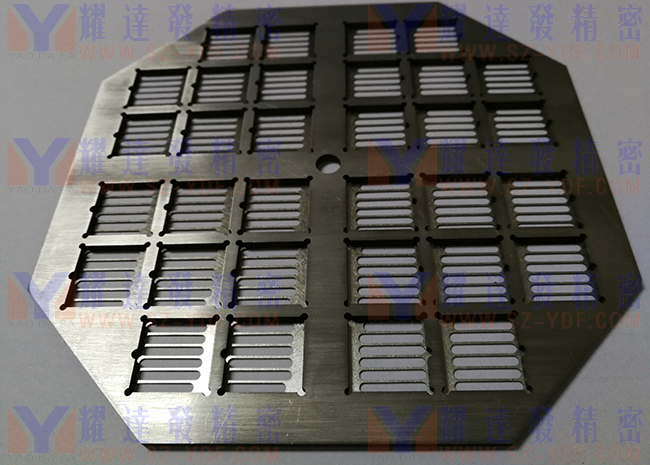

精密掩膜版图六

精密掩膜版

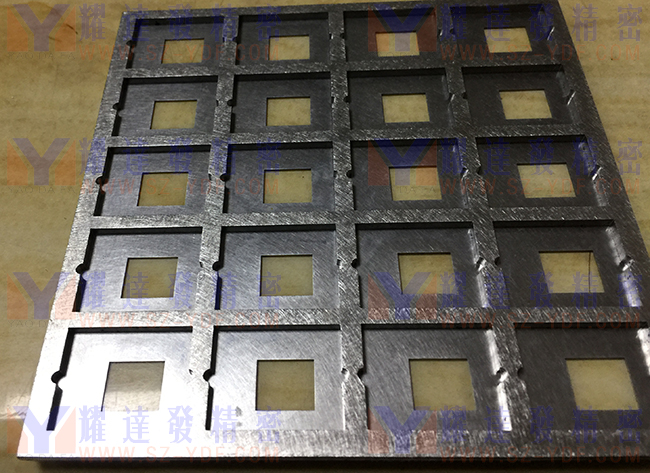

精密掩膜版图七

精密掩膜版

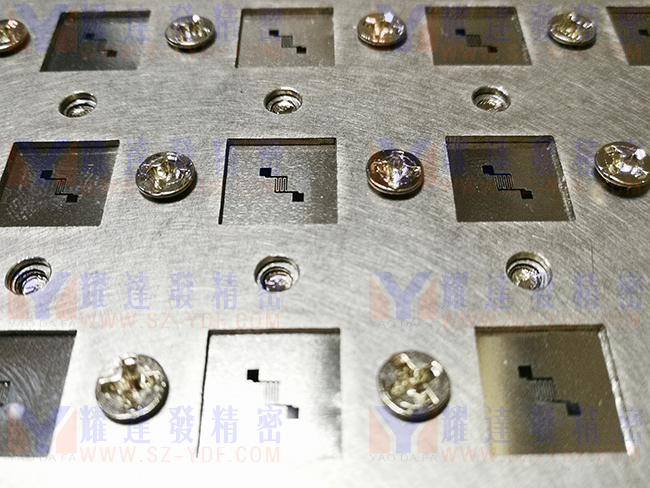

精密掩膜版图八

精密掩膜版加工产品详细介绍

产品名称

精密掩膜版

主要用途

精密掩膜版

主要应用于热蒸发金属电极等而采用的一种蒸镀工具,具体整体性好,一致性好的特点。

客户对本产品的蚀刻加工要求



材料厚度适中,MASK图形均匀,无毛剌,无卷边,图形可能会涉及到复杂加工并配合机加工,焊接等工序来完成

产品使用材质



SUS304H或SUS316

材质材料的厚度mm

0.02mm,0.03mm,0.05MM,0.06MM,0.08MM,0.1MM,0.12MM,0.15MM,0.2MM,0.25MM等,不同厚度可以加工不同的孔径。

本产品加工蚀刻管控精度及能力



最高可管控+/-0.01mm,一般客户要求为+/-0.05MM,特别厚的材料双方方共同确认

本厂针对此产品蚀刻加工能力



批量化生产。针对小批量多样化的定制型产品,也可以积极应对并快速反应,节省我们的作业成本的同时,回馈给客户更快,更好服务,节约赶时间成本及产品成本。我们最大的可加工的长度达到1000mm,具体参数客户可以将设计图发至邮箱:ly@sz-ydf.com以便双方及时沟通确认。

针对批量生产时间

批量化生产加工周期一般控制在5-15天,特殊的情况下,如产品交期特别紧张的可以提前和我们商量确认。我们会调用本厂资源去积极的对应并帮助客户完成紧急状态下的交货时间。总之:一切为了客户,保证批量交货时间。

本产品定价评估规则

总体上一个产品的定价是多方面因素综合判定的。最主要的蚀刻加工工艺主要依材料材质,蚀刻材料的厚度,产品的管控要求精度及加工批量数量综合评估价格。我们始终认为,评估一个产品的价格,不论是样品还是批量的产品,最为理想状态是提供图纸或含有尺寸的样件来参考,这样的评估价更准确,也是对客户负责任一种方式,准确的评估价格对客户也是一种尊重,图纸请发送至邮箱:ly@sz-ydf.com



本产品样品提供方式

精密掩膜版申请免费。正常情况下下,我们的样品均是需要收取样品费用的。主要原因在于收取最基本的模版费及蚀刻加工过程中的人工,水电,及厂租。蚀刻工艺本身由于反应时间快,相对的成本较低,已经为相关的设计制造节省了很大的费用。每个月高达上百种的新品需要打样,成本压力巨大。本着共赢互利的精神,绝大部份的客户在沟通中也表示理解。

本产品检验方式及检测工具

平面检测。使用影像仪(二次元),配合卡尺,高度计,深度计等工具

蚀刻加工特殊要求



有要依据客户的图纸进行管控,图形孔径均匀。

售后

售后服务电话:135 3425 7051,售后投诉邮箱:ly@sz-ydf.com。我们是专业的**工厂,对所有我司的产品售后负责。不论是服务态度,还是产品质量,甚至前置的关于产品设计沟通,业务员的服务质量等,均可以直接沟通。本厂有专业的品控团队,快速的反应机制,针对客户的投诉,24小时内回复。48小时内提出改善对策,最快三天内完成改善品发货。



背景技术

精密掩膜版要用于蒸镀,溅射实验用,比如蒸镀电极等而使用。涉及显示技术领域,尤其涉及一种蒸镀,溅射掩膜版及制作方法、OLED显示基板及蒸镀方法而采用掩膜钢网。主要应用于蒸发镀膜遮挡用,传统蒸镀掩膜版一般都是采用开磨具冲压成型,但是冲压工艺比较粗糙,公差大,而且精度不高。对高精密的装配要求用冲压的工艺无法达到这样的要求,耀达发精密五金生产的蒸镀掩膜版精度高,采用的是化学蚀刻的工艺制作,蚀刻工艺解决了工业生产中对高精密零部件的要求,这种先进工艺制做的防虫网,最小孔径可以达到0.1mm,并且孔壁垂直,没有任何毛刺;平面度保持在0.02mm以下,最小公差可做到+/-0.01mm,是目前国内企业替代台湾和日本生产技术的首选。

现有的有机发光二极管(OLED)显示基板的制作过程中,通常采用蒸镀(EV,Evaporate)工艺形成有机发光层。在蒸镀时,需要采用FMM掩膜版作为掩膜,以在有机发光二极管显示基板20上形成不同颜色的有机发光层,FMM掩膜版包括本体以及开设于本体上的间隔设置的蒸镀开口区域,有机发光二极管显示基板包括衬底基板、阳极和像素定义层。为了避免在进行蒸镀工艺时,相邻的不同颜色的有机发光层发生混色风险,通常需要增大像素定义层(PDL)23的厚度和线宽尺寸(CD),同时在像素定义层上方增加隔垫物(PS),以进一步增加厚度,从而进行阳极22的隔离。但是,这必然在一定程度上会牺牲有机发光二极管产品的分辨率和开口率,很难对应高PPI(分辨率)的产品,同时增加了制作隔垫物的工艺流程,会浪费较为昂贵的有机材料使用量(PDL+PS),导致成本增加。

有鉴于此,我们提供一种蒸镀掩膜钢网及制作方法、OLED显示基板及蒸镀方法,用于解决在蒸镀有机发光二极管显示基板的有机发光层时,需要设置厚度较大的像素定义层和隔垫物,以避免相邻的不同颜色的有机发光层发生混色风险,从而导致有机发光二极管显示基板分辨率和开口率低,成本高的问题。

为解决上述技术问题,提供一种精密掩膜版,包括本体以及开设于所述本体上的蒸镀开口区域,还包括:隔垫物,所述隔垫物设置于所述本体上,且至少设置于相邻的用于蒸镀不同颜色的有机发光层的蒸镀开口区域之间。优选地,所述隔垫物仅设置于相邻的用于蒸镀不同颜色的有机发光层的蒸镀开口区域之间。

精密掩膜版热蒸发金属电极等而采用的一种蒸镀工具,具体整体性好,一致性好的特点。称为MASK(掩膜):单片机掩膜是指程序数据已经做成光刻版,在单片机生产的过程中把程序做进去。优点是:程序可靠、成本低。缺点:批量要求大,每次修改程序就需要重新做光刻板,不同程序不能同时生产,供货周期长。在半导体制造中,许多芯片工艺步骤采用光刻技术,用于这些步骤的图形“底片”称为掩膜(也称作“掩模”),其作用是:在硅片上选定的区域中对一个不透明的图形模板遮盖,继而下面的腐蚀或扩散将只影响选定的区域以外的区域。图像掩模是由0和1组成的一个二进制图像。当在某一功能中应用掩模时,1值区域被处理,被屏蔽的0值区域不被包括在计算中。通过指定的数据值、数据范围、有限或无限值、感兴趣区和注释文件来定义图像掩模,也可以应用上述选项的任意组合作为输入来建立掩模。

我们目前服务的客户有:中国科学院系统内的深圳先进技术研究院,宁波新材料所,合肥物质研究所,上海硅酸盐研究所,兰州物化所等。还有一些众多国内的大学机构如:武汉大学,中山大学,复旦大学,天津大学,山东大学,兰州大学,电子科技大学,浙江大学,中科院苏州纳米所等

精密掩膜版工的一些共性特点说明

关于开模及费用

相对低廉的开模费用,普通的情况下200-1000元不等(特殊的玻璃光罩会贵一些)。更新设计的时间快,最快可一天内即可完成设计的更新并完成模版制作,且成本较小。

新产品的开发周期

针对蚀刻工艺的新产品开发可以更灵活,费用低。设计人员在新品开发时,可以提前和我们沟通,这样可以经过双方的讨论,来规避一些设计上的缺陷。比如:设计的材料厚度,设计的加工管控精度,可以蚀刻的最小孔,最小的缝隙等。可以提前将设计图发至邮箱:ly@sz-ydf.com进行前置讨论。或电话联系:刘生135 3425 7051

蚀刻加工可实现的一些特殊作用

蚀刻加工可以实现冲压,切割或CNC达不到的凹凸效果:比如一些LOGO,品牌标识等,且立体感强,图案任意,精细度高

蚀刻加工通用的一些可管控精度

依据材料材质,厚度,本厂加工精度大约可以换算成材料厚度的10%,比如0.1mm厚的不锈钢,可管控的精度为+/-0.01mm

金属蚀刻可加工的一些形状

几乎可以任意形状。依据材料厚度的不同,形状可开的最小开孔会有所不同,越厚的板子,可开的形状间隙需要越大。复杂外形的产品同样可以蚀刻,无需额外增加成本。

金属蚀刻可加工一些材料厚度

最为理想状态是:0.05mm-0.5mm厚度区间。目前本厂可加工材料厚度控制在0.02mm-2.0mm。越厚的板材需要蚀刻加工的时间会更久,相对成本会更高。同时,超薄的材料加工成本也不会低,过程管控防变形等操作需要特殊对待。

蚀刻加工可以加工一些材质

理论上,所有的金属材料均可以被腐蚀或蚀刻加工。只是针对不同的材料会采用不同的化学配方,抗腐蚀性能好的材料比如金,银等甚至需要王水型蚀刻配方才能蚀刻。考虑到风险因素及量产性,本厂绝大部份采用SUS304,SUS316不锈钢蚀刻加工,以及所有的铜材,铜合金,钼片类材料均可以蚀刻。

蚀刻加工特别优点



由于蚀刻加工是通化学药水的方式进行浸蚀。
1.
最为显著的优点就是产品跟原材料保持高度一致。不改变材料的性状,不改变材料应力(除表面半蚀刻的以外),不改材料的硬度,拉伸强度及屈服强度及延展性。基加工过程在设备中是经过雾化的状态进行蚀刻,表面无明显压力。
2.
没有毛剌:产品加工过程,全程无冲压力,因此不会产生卷边,突点,压点。
3.
可以和后工序冲压配合完成产品的单独成型动作,可以有挂点的方式进行整版电镀,背胶,电泳,黑化等,相对成本更为节省。设计挂点方式可以联系刘先生:ly@sz-ydf.com;135 3425 7051
4.
小型化,多样化同样可以应对,且周期短,成本小。这就为国内外一些小型或独角兽型的公司提供一更好的解决方案,用我们的专门的样品制样组,达到快速交期的目的,同时产品质量又能得以保证。

如何才能保证精密掩膜版产品的品质



一、我的客户需要什么?我如何帮助客户实现?

首要的问题我们始终站在客户的角度考虑问题。因为我们是蒸镀掩膜钢网行业的资深人员,了解客户想的是什么,他的产品由我们的加工能否解决客户问题 ?客户设计初步阶段如何帮助客户去规避一些生产风险?这都 是作为一个服务型工厂必须考虑到的问题。耀达发精密五金拥有自己的工程团队,拥有资深的工程设计人员,可以将客户的需求转化的初步设计的考量,不仅帮助客户实现产品的设计,还要达到客户使用产品的功能。
二、对客户来说,耀达发精密与别人相比独特的专长是什么?

我们是专业的蚀刻加工团队,深耕蚀刻行业多年。我们的专长就是可以利用我的优秀的资源,对一些超精密的产品进行独一无二的设计。利用我们的灵活性,专门配备的样品攻关,批量攻关团队,为客户的产品进行量身打造,无论是时间周期还是管控精度,我们都可以随时对应。针对客户的急件,甚至可以24小时内完成,以解客户的燃眉之急

三、耀达发精密五金能给客户的公司增加多大的价值?价值取决于提供的服务是否精准。耀达发密五金针对客户的产品设计制造过程中,采用量化的标准,利用合理的利润空间的同时,帮助客户实现设计初衷。只有客户的设计能完美的实现并优于现有市场上的同类产品,才能为客户的产品最终赢得市场打下坚实的基础。实际上,作为下游的加工企业,服务客户等于帮助客户,服务客户等于帮助客户解决问题。解决现实问题,即帮助客户实现更大价值。在激烈的竞争中,企业必须调整和营造自身的能力,使企业的经营理念、能力、过程及组织结构与顾客感知价值因素相适应,在每一次顾客接触过程中,创造并传递顾客所需要的价值。只有不断地为顾客创造竞争对手所无法提供的价值,才能和顾客建立良好的客户关系,企业才能不断的发展壮大。企业在提供产品或服务后,要协助顾客达到使用产品或服务的目的,去帮助顾客在市场上取得成功。这种基于“双赢”的伙伴型关系策略很快会使企业在激烈的竞争中脱颖而出,与顾客建立起良好稳定的客户关系
四、耀达发精密五金提供的什么服务是独一无二的?相完备的体系认证,友好的环境要求。坚持环保理念办工厂!我们的污水废水均为处理后达标排放,生产产生的酸性废气经过处理后抽送,不会对大气产生污染。因为蚀刻行业采用的是化学药水的方式进行加工,会产生一些废渣,重金属。针对此问题,我们也联合工业园及环保监控方,由专门的处理公司进行无害化妥善的处理。我们有专业的检测设备,保证客户的产品符合设计要求。把份内的服务做精份内服务就是意料之内、情理之中的服务,也是我们本应该做好的服务,是客户有需求我们也能提供的服务,占据了我们日常工作的绝大部分。如日常的蚀刻业务处理、产品营销、客户接待等。正是由于这些工作的日常性和重复性,我们可能会忽略掉其中应该注意的某些细节,有时由于处理不当还会导致客户的不满甚至投诉。1.发自内心尊重和关注客户,迅速响应客户精密掩膜版的需求所有为客户提供服务的工作人员都要树立全面正确科学的服务观,真正将客户作为上帝,尊重客户的选择和隐私,关注客户的感受,换位思考,站在客户立场为客户办理业务、解决困难。对于客户在服务工作和业务办理中提出的各种诉求积极响应,迅速行动;多方面寻求帮助,让客户感到宾至如归。2.注意每一个金属蚀刻加工的细节细节决定成败。蚀刻的工作中要特别注意细节。在日常工作中,从着装、仪表到文明用语的使用等都从细处反映了我们的职业化水平,一个微笑、一个手势、一个问候都能让客户感到温馨;能够为客户提供“一站式”,整体方案的提出服务,做到客户有人问、我们有回应,更是从细处体现了我们的专业化水准,这些是我们细化服务的基础性工作。3.提供优良的服务环境、便利的服务措施现在的客户越来越重视服务环境和沟通的便捷性。我们要注重内外部环境建设,加大对网站的细节图片的处理,优化,为客户提供更温馨舒适的网络产品浏览环境。还需注意为特殊客户(如新品开发)提供相应的特殊便利条件。

强调服务、关注客户的时代,因为服务是营销的基础,是连接产品和市场的真正桥梁和纽带,一家精密蚀刻加工厂的口碑正是植根于它所提供的服务品质。卓越的服务品质不仅是市场经济发展对蒸镀掩膜钢网提出的具体要求,也正逐渐成为一家金属蚀刻加工核心竞争力的重要内容之一,在很大程度上影响着其未来的盈利能力

一.关于价格保障

耀达发精密官网上发布的产品如有标明价格为参考价格,不含税不含运费,采购量大的或者采购量少的,我们都建议联系我们ly@sz-ydf.com,询问当前价格。这个很重要,所以对产品有兴趣的,都十分欢迎询价,我们坚持以好的质量,周到的服务,做优惠的价格。

二.关于质量保障

专注五金加工,蚀刻行业,10多年专业生产供应商,只有保证质量,才能保住口碑。我们希望每一个客户无论是线上或者线下,看到我们的产品都是满意的。我们对产品的质量要求严格把控,所有产品发货前都经过质检,确保发货到您手上的产品都是符合您要求的合格的产品。如果您收到的产品有质量问题,请第一时间联系我们,我们会尽快帮您解决,如果是我们的错,我们不会推辞,如果由于运送过程中而使产品受到质量上的影响,我们会尽量在包装的时候包裹得更好,也会负责到底,因为包装运输因素也是供应商应当考滤的环节

三.关于样品保障

1、本厂提供的大部分产品可以免费拿样,大部分产品皆可提供样品或提供相类似的产品,专属定制产品或价格成本较高的样件需按样件收费,大货按批量单价收费。

样品费用可选择:在线交易/直接转账支付宝帐号/转账到我司银行帐号,网银转账按我司银行等多种方式,款到发货。

2、样品,买家无需承担运费。

3、具体拿样详情,请联系我们了解:刘生 13534257051

四.关于发货时间:

1、现货产品:款到发货,或根据客户要求出货日期发货;

2、定做产品:下单时需预付30-50%定金,具体生产周期按客户所采购产品及数量决定,详情请咨询客服。结清剩余货款后发货,长期合作信誉佳可实行月结

3、如需开具发票或者开收据,请提前说明,税金另加。
